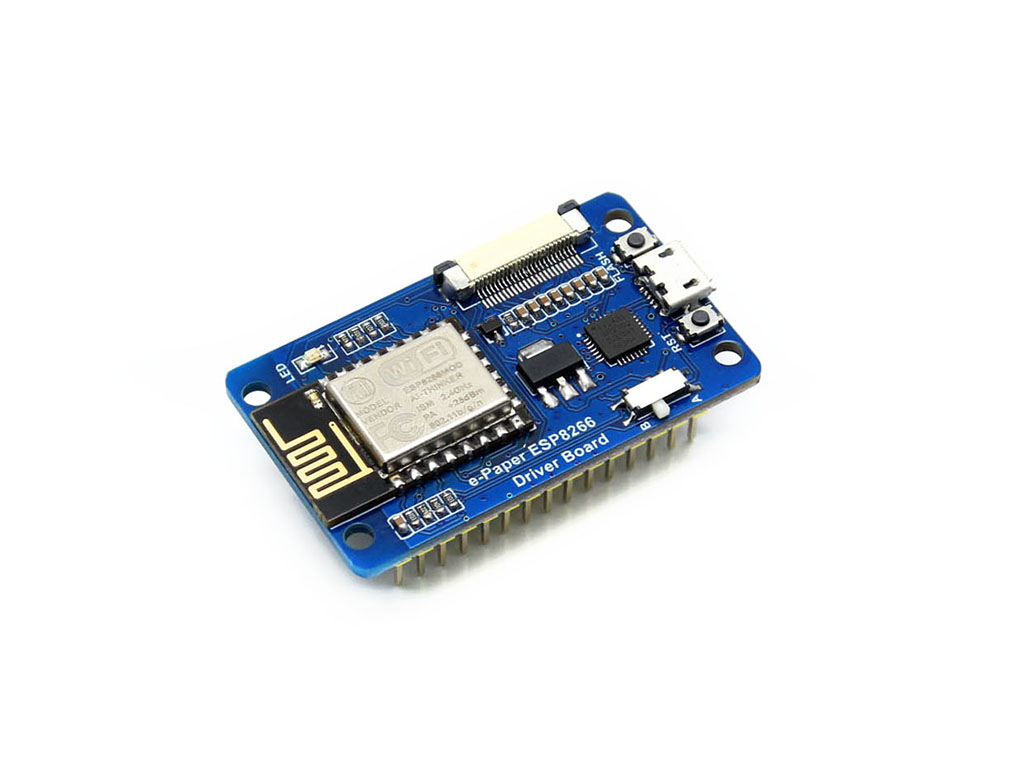

Universal e-Paper Raw Panel Driver Board, ESP8266 WiFi Wireless

Изображение служит только для ознакомления, перед покупкой уточняйте точные характеристики в технической документации!

УТ003265530

Нет отзывов

Universal e-Paper Raw Panel Driver Board, ESP8266 WiFi Wireless

Производитель: Waveshare Electronics
Под заказ
Самовывоз через 6-8 недель
Отправка возможна 11 июля

Минимальный заказ от 1 шт

Кратность заказа 1 шт

1 443,77 ₽

В корзине

Доставка курьером по Москве (в пределах МКАД)

Ориентировочная стоимость (Время доставки и итоговая стоимость согласуются индивидуально с каждым клиентом):

Товар весом до 10 кг - 500 ₽

Товар весом свыше 10 кг - 800 ₽

		 Доставка в любой регион РФ почтой России и транспортными компаниями: СДЭК, 5POST, Boxberry, Деловые линии, DPD.


Стоимость доставки зависит от города назначения и размера посылки. Вы можете самостоятельно рассчитать стоимость доставки на сайтах транспортных компаний.

Самовывоз по адресу г. Москва Варшавское ш., д.26, стр. 10

Выдача товара производится согласно графика работы:

Пн-Чт: с 9:00 до 18:00

Пт: с 9:00 до 17:00

Обед с 13:00 до 14:00 - выдача товара не производится.

Оплата только безналичным способом!
Мы не работаем с наличным расчетом

Вы можете оплатить заказ следующими способами:

Онлайн оплата банковской картой (Visa, MasterCard, МИР, Union Pay) через процессинговый центр ПАО «Сбербанк».
Через систему быстрых платежей (СБП) по QR-коду.
Через агрегаторов платежных систем Ю-касса или LifePay.
В личном кабинете «Сбербанк Онлайн» в разделе «Переводы и платежи», «Перевод организации».
Лично в отделении банка при предъявлении распечатанного счета.

Universal e-Paper Driver Board with WiFi SoC ESP8266 onboard, supports various Waveshare SPI e-Paper raw panels

Overview

This is a universal driver board for e-Paper raw panels, thanks to the WiFi connectivity, it is allowed to display images from PC / smart phone via WiFi conveniently.

Furthermore, it can also be used for Arduino development, just like any other normal Arduino board.

Features

Onboard ESP8266, supports Arduino development
Provides HTML host code, allows to refresh display content via remote webpage, suit for Internet applications
Supports Floyd-Steinberg dithering algorithm, more color combinations, better shadow rendering for the original image
Supports popular image formats: BMP, JPEG, GIF, PNG, etc.
Easy to be integrated into wireless applications
Comes with e-Paper driver (open source)
Comes with development resources and manual

Specifications

WiFi protocol: 802.11b/g/n
Interface: 3-wire SPI, 4-wire SPI (default)
Operating voltage: 5V
Operating current: 50mA ~ 100mA
Outline dimension: 29.57mm x 48.26mm
Mounting holes size: 2.9mm

Dimensions

Development Resources

Wiki : www.waveshare.com/wiki/e-Paper_ESP8266_Driver_Board

Supported e-Paper

Part Number	Colors	Gray Scale	Resolution	Display size (mm)	Outline Dimension (mm)	Full Refresh Time* (s)	Partial Refresh	Interface
1.54inch e-Paper	black, white	2	200x200	27.60 × 27.60	31.8 × 37.3	2	√	SPI
1.54inch e-Paper (B)	red, black, white	2	200x200	27.60 × 27.60	31.8 × 37.3	8	×	SPI
1.54inch e-Paper (C)	yellow, black, white	2	152x152	27.51 × 27.51	31.8 × 37.3	27	×	SPI
2.13inch e-Paper	black, white	2	250x122	48.55 × 23.71	59.2 × 29.2	2	√	SPI
2.13inch e-Paper (B)	red, black, white	2	212x104	48.55 × 23.71	59.2 × 29.2	15	×	SPI
2.13inch e-Paper (C)	yellow, black, white	2	212x104	48.55 × 23.71	59.2 × 29.2	15	×	SPI
2.13inch e-Paper (D)	black, white	2	212x104	48.55 × 23.71	59.2 × 29.2	2	√	SPI
2.7inch e-Paper	black, white	4	264x176	57.29 × 38.19	70.4 × 45.8	6	×	SPI
2.7inch e-Paper (B)	red, black, white	2	264x176	57.29 × 38.19	70.4 × 45.8	15	×	SPI
2.9inch e-Paper	black, white	2	296x128	66.89 × 29.05	79.0 × 36.7	2	√	SPI
2.9inch e-Paper (B)	red, black, white	2	296x128	66.89 × 29.05	79.0 × 36.7	15	×	SPI
2.9inch e-Paper (C)	yellow, black, white	2	296x128	66.89 × 29.05	79.0 × 36.7	15	×	SPI
2.9inch e-Paper (D)	black, white	2	296x128	66.90 × 29.06	79.0 × 36.7	3	√	SPI
4.2inch e-Paper	black, white	4	400x300	84.80 × 63.60	90.1 × 77.0	4	×	SPI
4.2inch e-Paper (B)	red, black, white	2	400x300	84.80 × 63.60	90.1 × 77.0	15	×	SPI
4.2inch e-Paper (C)	yellow, black, white	2	400x300	84.80 × 63.60	90.1 × 77.0	15	×	SPI
5.83inch e-Paper	black, white	2	600x448	118.80 × 88.26	125.4 × 99.5	3.5	×	SPI
5.83inch e-Paper (B)	red, black, white	2	600x448	118.80 × 88.26	125.4 × 99.5	14	×	SPI
5.83inch e-Paper (C)	yellow, black, white	2	600x448	118.80 × 88.26	125.4 × 99.5	26	×	SPI
7.5inch e-Paper	black, white	2	800×480	163.20 × 97.92	170.2 × 111.2	5	×	SPI
7.5inch e-Paper (B)	red, black, white	2	800×480	163.20 × 97.92	170.2 × 111.2	16	×	SPI
7.5inch HD e-Paper (B)	red, black, white	2	880×528	163.24 × 97.94	170.2 × 111.2	21	×	SPI
7.5inch e-Paper (C)	yellow, black, white	2	640x384	163.20 × 97.92	170.2 × 111.2	16	×	SPI

* Full Refresh Time: local refreshing time without network transmission, if refreshing through network connection, it usually take 1-5 minutes, depending on the network type, connection quality, image size, and so on.
