2-Channel Isolated RS485 Expansion HAT For Raspberry Pi, SC16IS752+SP3485 Solution, With Multi Onboard Protection Circuits

2-channel isolated RS485 HAT for Raspberry Pi

2-Ch RS485, SPI communication

Bulit-in power supply isolation, ADI magnetical isolation, and TVS diode, etc.

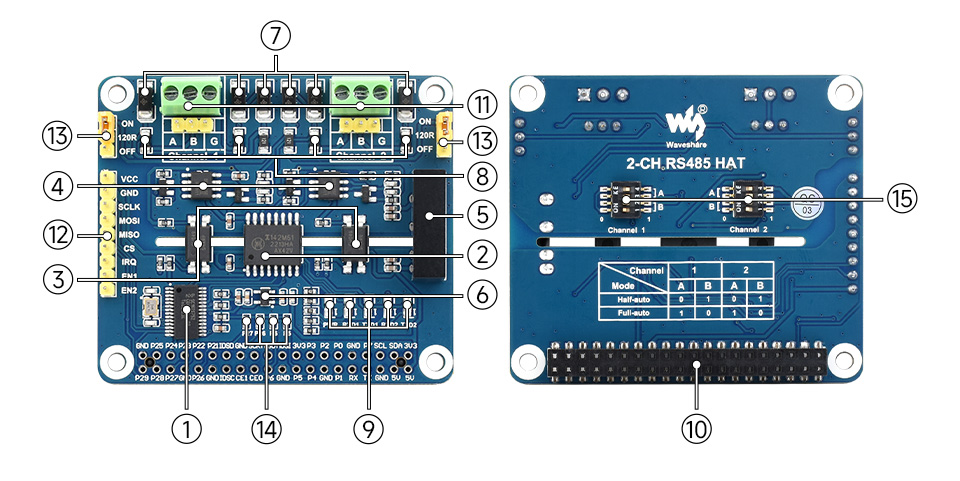

Features at a glance

This is a 2-channel isolated RS485 expansion HAT designed for Raspberry Pi, adopts the SC16IS752+SP3485 solution, with embedded protection circuits such as power supply isolation, ADI magnetical isolation, and TVS diode, etc.It is easy to control the 2-channel RS485 for auto transceiving via SPI interface. Due to its fast communication, stability, reliability, and safety, it is an ideal choice for fields like industrial automation.

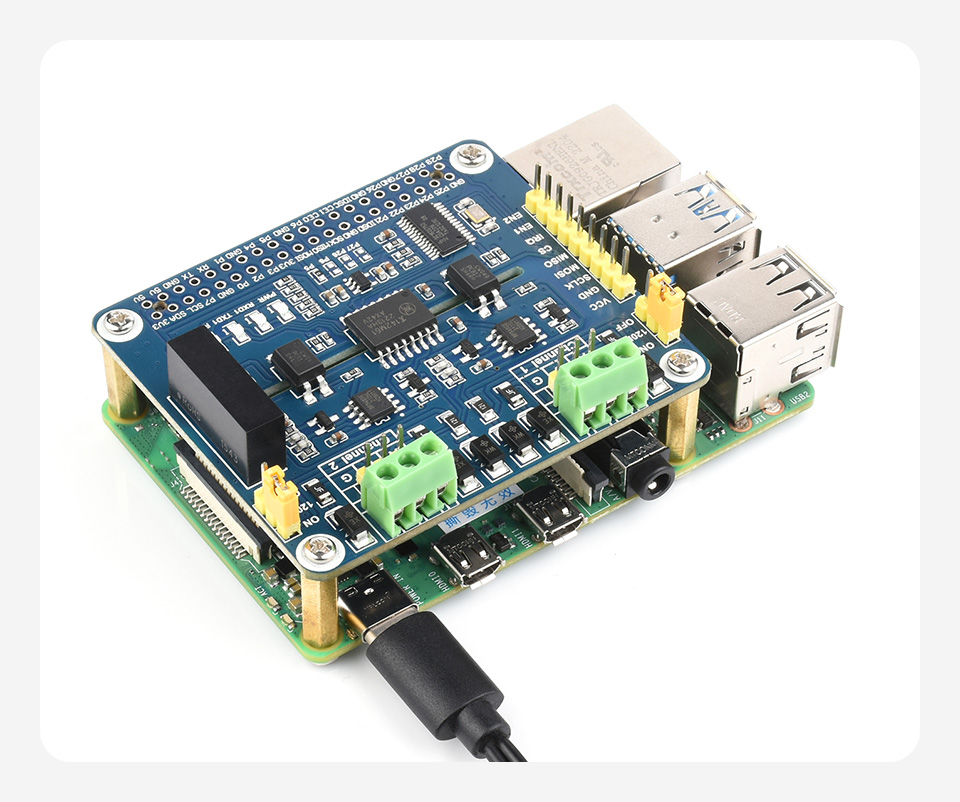

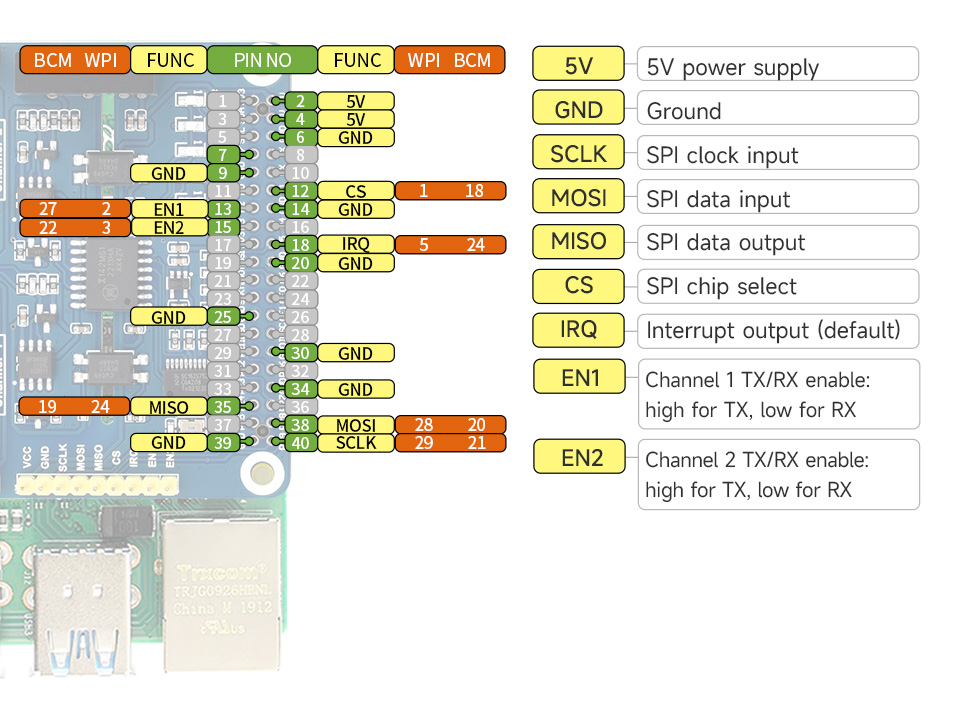

Standard Raspberry Pi 40PIN GPIO extension header, supports Raspberry Pi series boards
Adopts SC16IS752+SP3485 dual chip combination, converts SPI to RS485, data rate up to 921600bps

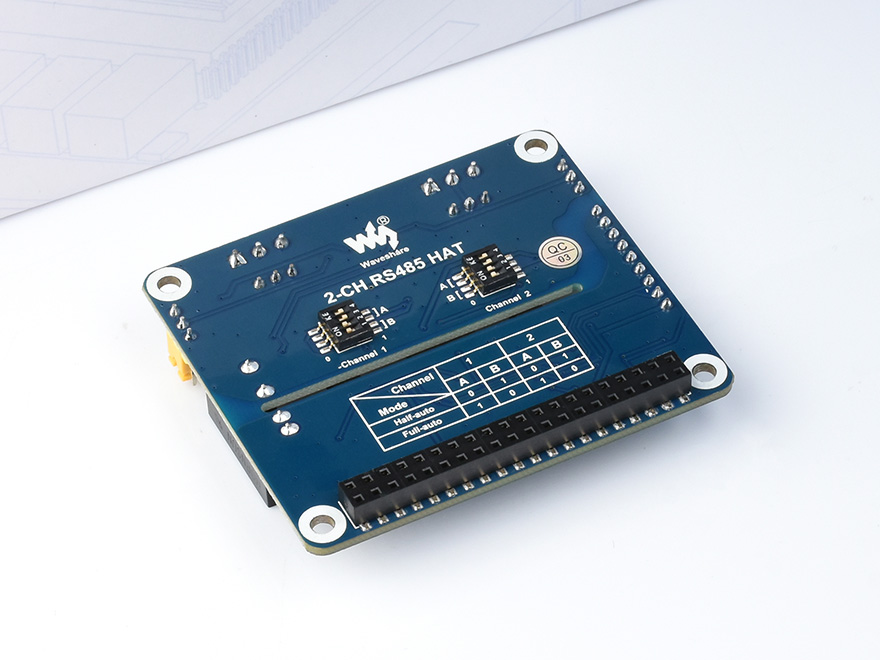

Allows transceiving data manually or automatically, configured by DIP switch
Onboard TVS (Transient Voltage Suppressor), effectively suppress surge voltage and transient spike voltage in the circuit, lightningproof & anti-electrostatic
Onboard resettable fuse and protection diodes, ensures the current/voltage stable outputs, provides over-current/over-voltage proof, improves shock resistance
Onboard LEDs for indicating the power and transceiver status
Breakout SPI control pins, for connecting with host control boards like Arduino
Comes with online development resources and manual (examples in C and Python)

Specifications

UART expansion chip	SC16IS752
RS485 transceiver	SP3485
Communication interface	SPI
Data rate	300 ~ 921600 bps
Operating voltage	3.3V / 5V

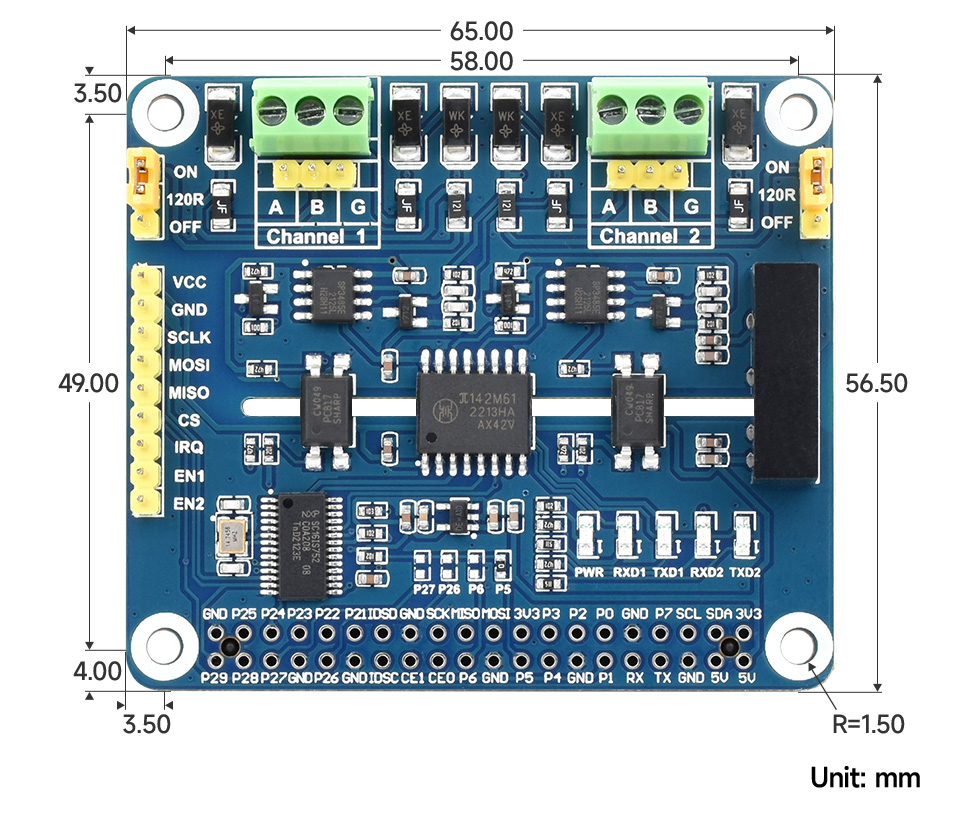

Dimensions	65.0 × 56.5mm
Mounting hole size	3.0mm
